品  名 概 略 説 明
PFC-128
オープン/ショート検査とファンクション検査の2つの機能を1台で実行可能
添付専用ソフトの使用で簡単に設定可能
・オープン/ショート検査機能
  自動吸い上げ機能、印加電圧0.3V、ショート検査時100Ω以上NG
  オープン検査時100KΩ以下NG
・ファンクション検査機能(添付専用ソフトにて自由に動作プログラム作成可能)
  電圧印加(電圧値可変)、電圧測定、条件分岐、ジャンプ、測定値出力
  (RS-232C)、LCDへの任意文字表示、ブザー
->PFC-128資料
FD-01
外形寸法 210(D)×160(W)×50(H)と小型
●専用ソフトウエアにて画像データ登録・変更、立ち上げ時のコマンド・シーケンス、表示切替間でのコマンド出力まで 簡単に設定可能
●1.5〜5.0V/100mA 可変出力×2系統、バックライトLED用1〜100mA可変定電流源(MAX電圧14V)内蔵 品を基本仕様とした多彩な電源出力。
●15フレーム/秒(FOMA仕様)にて3秒間の動画表示可能・データ登録可能。
※画像データはBMP形式ファイルにて登録。動画も専用ソフトにてMPEG形式からBMP形式に変換・登録を行います。
●電源過電流にて表示中断機能(規格電流可変)、電流測定/判定機能RS−232Cにての遠隔操作等多彩なオプション  ->FD-01資料
専用ギャングライター

検査・データ書込みが1台でOK
検査項目・書込みはお客様の仕様にて構成します。

・入出力ダイオード特性
・端子間オープン/ショート検査
・電源ショート(逆付け)
など   ->ギャングライター資料
| HOME | PRODUCTS | RESULTS | COMPANY OVERVIEW | INFORMATION |
Copyright (C) 2007 Data Device Inc, All Rights Reserved.
自社企画製品
概 略 説 明
品  名

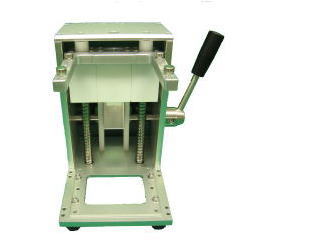

PRシリーズ
ハンドプレス
セラミック、ガラス、液晶、両面FPCフラットパッケージ用部品
実装プリント基板(インサーキットボード)測定検査調整用。
・標準で1型〜3型までのサイズがあります。
・Z軸調整が標準装備、オプションでX、Y微調整が増設可能。
・検査基板の片面/両面から測定ピンを同時接触可能。
・微小ピッチの基板パターン検査が可能。
・リニアーベアリング4個の組込みにより高精度ピン接触可能。
・上下移動はリンク機構のため女性にもやさしいレバー操作が可能

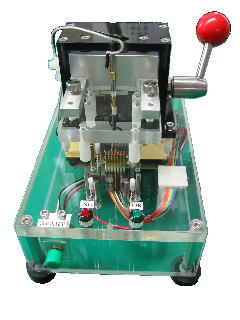

通信モジュール検査治具
通信モジュールの検査治具です(ハンドプレスPR-1使用)。
プローブにてターゲット基板にコンタクトし、配線用電線まで取り付け。
ご希望により配線まで行います。
ターゲット基板実装タクトスイッチ押下用機構も装備

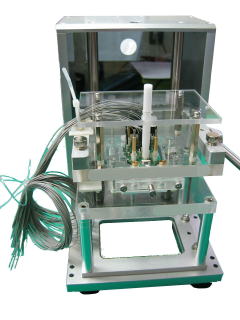

無線モジュール検査治具
無線送信モジュールの検査治具です(ハンドプレス ミニPR使用)。
送信アンテナ部には高周波プローブを使用し、近傍GNDのプローブを配置することにより本来の特性を損ないません。
MOS IC検査治具
MOS ICの検査治具です(簡易型治具)。
ターゲットとのコンタクトにICソケットを使用し、3機種の切り替え可能。
検査装置本体に弊社製品PFC−128を使用。
